Sistemul de Distribuție: Funcționare, Uzură și Mentenanță

Sistemul de distribuție este „ceasornicul” intern al oricărui motor cu ardere internă. Rolul său este unul singur, dar critic: să asigure sincronizarea perfectă între mișcarea pistoanelor și deschiderea supapelor. Într-un motor modern, totul se măsoară în fracțiuni de secundă și de milimetru. O singură eroare în acest sistem — o curea ruptă sau un lanț „întins” — și motorul poate suferi daune iremediabile în mai puțin de o secundă. În cele ce urmează, vom analiza mecanica acestui ansamblu și motivele pentru care este considerat cel mai important punct de mentenanță al unei mașini.

1. Arhitectura și Rolul Cinematicei Distribuției

Sistemul de distribuție are rolul de a sincroniza rotația arborelui cotit (care transformă mișcarea liniară a pistoanelor în mișcare de rotație) cu cea a arborelui cu came (care comandă deschiderea și închiderea supapelor de admisie și evacuare).

Sincronizarea fazelor în ciclul Otto/Diesel

Într-un motor în patru timpi, fiecare cilindru trece prin patru etape: Admisie, Compresie, Ardere și Evacuare.

1. Admisia: Supapa de admisie trebuie să se deschidă exact când pistonul începe coborârea.
2. Compresia și Arderea: Toate supapele trebuie să fie etanșe (închise perfect) în timp ce pistonul urcă și are loc explozia.
3. Evacuarea: Supapa de evacuare se deschide în timp ce pistonul urcă pentru a evacua gazele arse.

Raportul de transmisie 2:1

Din punct de vedere cinematic, există o regulă de fier: pentru a completa un ciclu complet de patru timpi, arborele cotit trebuie să efectueze două rotații complete 720 de grade, în timp ce arborele cu came efectuează o singură rotație 360 de grade.

Acest raport de transmisie este fixat prin dimensiunea pinioanelor (roților dințate): pinionul de pe arborele cu came are exact dublul numărului de dinți față de cel de pe arborele cotit. Orice „săritură” peste un dinte a curelei sau a lanțului modifică acest raport temporal, cauzând un decalaj care poate fi fatal pentru motor.

Precizia mișcării supapelor

Sistemul de distribuție trebuie să învingă forța arcurilor de supapă de mii de ori pe minut. La un regim de 6.000 RPM, fiecare supapă se deschide și se închide de 50 de ori pe secundă. Această viteză impune ca elementul de legătură (cureaua sau lanțul) să fie extrem de rigid longitudinal, pentru a nu permite variații de lungime care ar altera momentele de deschidere sub sarcină mare.

2. Tipuri de Distribuție: Cureaua vs. Lanțul vs. Angrenajele

Alegerea între curea și lanț nu este doar o opțiune de design, ci una care dictează regimul de mentenanță și limitele de turație ale motorului.

A. Distribuția pe curea (Sistem elastic)

Cureaua de distribuție este un element compozit, proiectat să reziste la forțe de forfecare mari fără să se alungească semnificativ sub sarcină.

• Compoziția materialului: Nucleul este format din cord de fibră de sticlă sau Kevlar, care oferă rezistență la tracțiune. Acest miez este îmbrăcat în cauciuc sintetic rezistent la temperaturi înalte (peste 140 de grade Celsius) și la contactul accidental cu vaporii de ulei. Dinții sunt protejați de un strat de poliamidă pentru a reduce frecarea și zgomotul.
• Avantaje: Masa redusă permite motorului să urce mai rapid în turații. Funcționarea este extrem de silențioasă, nefiind necesară o carcasă etanșă cu lubrifiere.
• Vulnerabilități: Cauciucul se degradează chimic în timp, chiar dacă mașina nu circulă (fenomenul de îmbătrânire). De asemenea, o scurgere de ulei pe curea va înmuia structura polimerică, ducând la forfecarea dinților.

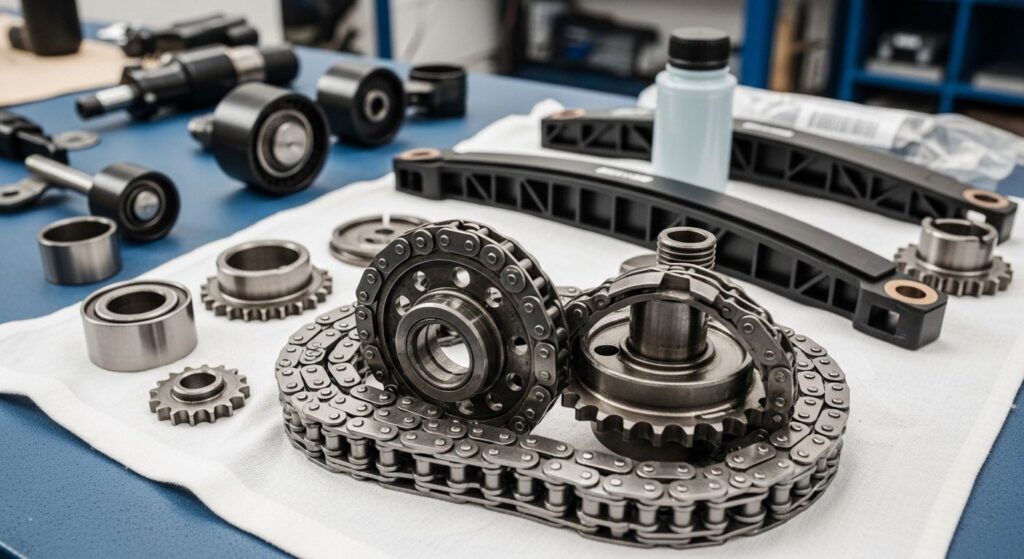

B. Distribuția pe lanț (Sistem rigid)

Lanțul este o soluție de inginerie împrumutată din industria grea, oferind o conexiune metalică directă între arbori.

• Tipuri de lanțuri: Se folosesc fie lanțuri cu role (asemănătoare cu cele de bicicletă, dar mult mai robuste), fie lanțuri silențioase formate din plăcuțe suprapuse, concepute să reducă vibrațiile la viteze mari.
• Avantaje: Teoretic, un lanț bine proiectat poate rezista pe toată durata de viață a motorului (peste 300.000 de kilometri). Nu este afectat de îmbătrânirea chimică a cauciucului.
• Fenomenul de alungire: Este o concepție greșită că metalul se întinde elastic. În realitate, alungirea este cauzată de uzura bolțurilor dintre zale. Fiecare mică uzură se cumulează, mărind lungimea totală a lanțului și decalând sincronizarea cu câteva grade, ceea ce duce la erori ale senzorilor de la axul cu came.

C. Distribuția pe angrenaje (Pinioane)

Aceasta se întâlnește rar pe autoturisme, fiind specifică motoarelor diesel de mare tonaj. Arborele cotit antrenează arborele cu came printr-o serie de roți dințate care se ating direct. Este cea mai fiabilă metodă, dar și cea mai zgomotoasă.

3. Componentele Auxiliare ale Kit-ului

Un sistem de distribuție nu poate funcționa fără elemente care să asigure tensiunea și ghidarea. Acestea cedează adesea înaintea curelei propriu-zise.

• Rolele întinzătoare: Au rolul de a menține cureaua sau lanțul sub o presiune constantă. Întinzătoarele moderne sunt adesea hidraulice, folosind presiunea uleiului de motor pentru a compensa dilatările termice ale blocului motor. Dacă un întinzător se blochează, cureaua poate să sară de pe dinți la o decelerare bruscă.
• Rolele de ghidare: Acestea stabilizează traseul curelei și elimină vibrațiile care apar la anumite turații. O rolă de ghidare cu rulmentul uzat poate scoate un sunet ascuțit sau se poate bloca, ducând la ruperea curelei prin frecare.
• Pompa de apă: La multe motoare, pompa de apă este antrenată direct de cureaua de distribuție.
  • Riscul critic: Dacă lagărul pompei de apă se gripează sau începe să piardă lichid, cureaua se va freca de pinionul fix până când se va topi sau se va rupe. De aceea, înlocuirea pompei este obligatorie odată cu restul kit-ului pentru a evita o manoperă dublă sau o daună totală.

4. Motoarele cu Interferență vs. Non-Interferență

În ingineria motoarelor moderne, eficiența este obținută prin rate de compresie mari. Acest lucru înseamnă că spațiul din interiorul cilindrului este utilizat la maximum, ceea ce creează o vulnerabilitate majoră în cazul unei defecțiuni la distribuție.

Analiza spațiului mort și impactul mecanic Majoritatea motoarelor actuale sunt de tip „interferență”. Acest lucru înseamnă că drumul parcurs de supape atunci când sunt deschise se suprapune cu spațiul ocupat de piston atunci când acesta se află în punctul cel mai de sus.

• Sincronizarea perfectă: Într-un motor funcțional, când pistonul urcă, supapele sunt deja închise.
• Ruperea distribuției: Dacă cureaua sau lanțul se rupe, arborele cu came se oprește instantaneu, lăsând unele supape deschise (coborâte în cilindru). Pistonul, propulsat de inerția întregii mașini, continuă să urce cu o viteză imensă și lovește direct supapele deschise.

Consecințele impactului Un astfel de incident are loc în milisecunde și rezultă în:

1. Tije de supapă îndoite: Supapa nu mai poate etanșa cilindrul.
2. Ghidaje de supapă sparte: Necesită înlocuirea sau recondiționarea completă a chiulasei.
3. Pistoane perforate sau fisurate: Impactul poate sparge capul pistonului, trimițând fragmente metalice în baia de ulei.
4. Biele îndoite: Forța impactului este atât de mare încât poate deforma brațul care susține pistonul. În majoritatea cazurilor, costul reparației unui motor cu interferență după ruperea distribuției depășește valoarea înlocuirii întregului motor.

5. Dinamica Degradării și Simptomele de Uzură

Deși distribuția este un sistem „închis” și greu de inspectat vizual fără demontare, există semnale tehnice care indică un grad avansat de uzură.

Zgomote specifice (Semnale auditive)

• Zornăitul metalic la rece (pentru lanț): Dacă la pornirea de dimineață auzi un sunet metalic care dispare după câteva secunde, înseamnă că întinzătorul hidraulic nu mai menține presiunea sau lanțul este prea alungit.
• Fluieratul sau scârțâitul (pentru curea): Indică de obicei un rulment de rolă sau de pompă de apă care este aproape de gripare.
• Bătăi neregulate: Pot indica o curea care a „sărit” un dinte, provocând o ardere incompletă.

Simptome de performanță și diagnoză electronică Pe măsură ce cureaua sau lanțul se deformată, timpii de deschidere ai supapelor se decalează cu câteva grade față de poziția pistoanelor.

• Pierderea de cuplu la turații joase: Motorul devine „leneș” deoarece amestecul carburant nu mai este captat optim în cilindru.
• Erori de corelare (Check Engine): Senzorul de poziție al arborelui cotit și cel al arborelui cu came nu mai „văd” aceleași date în același timp. Unitățile de control moderne (ECU) vor înregistra coduri de eroare de tip „Camshaft/Crankshaft Correlation”, semn că distribuția este decalată.

6. Mentenanța Preventivă: Reguli de Supraviețuire

Pentru a evita scenariile de la capitolul 4, proprietarul trebuie să înțeleagă că intervalele de schimb sunt estimări teoretice, nu garanții.

Factori care scurtează viața distribuției

• Regimul urban (Stop-and-go): Pornirile dese și variațiile bruște de turație solicită întinzătoarele mult mai mult decât mersul constant pe autostradă.
• Scurgerile de lichide: Uleiul de motor sau antigelul care ajung pe cureaua de distribuție accelerează degradarea chimică a cauciucului.
• Vârsta calendaristică: Chiar dacă o mașină a parcurs doar 20.000 de kilometri în 6 ani, cureaua trebuie schimbată deoarece cauciucul își pierde elasticitatea și devine casant.

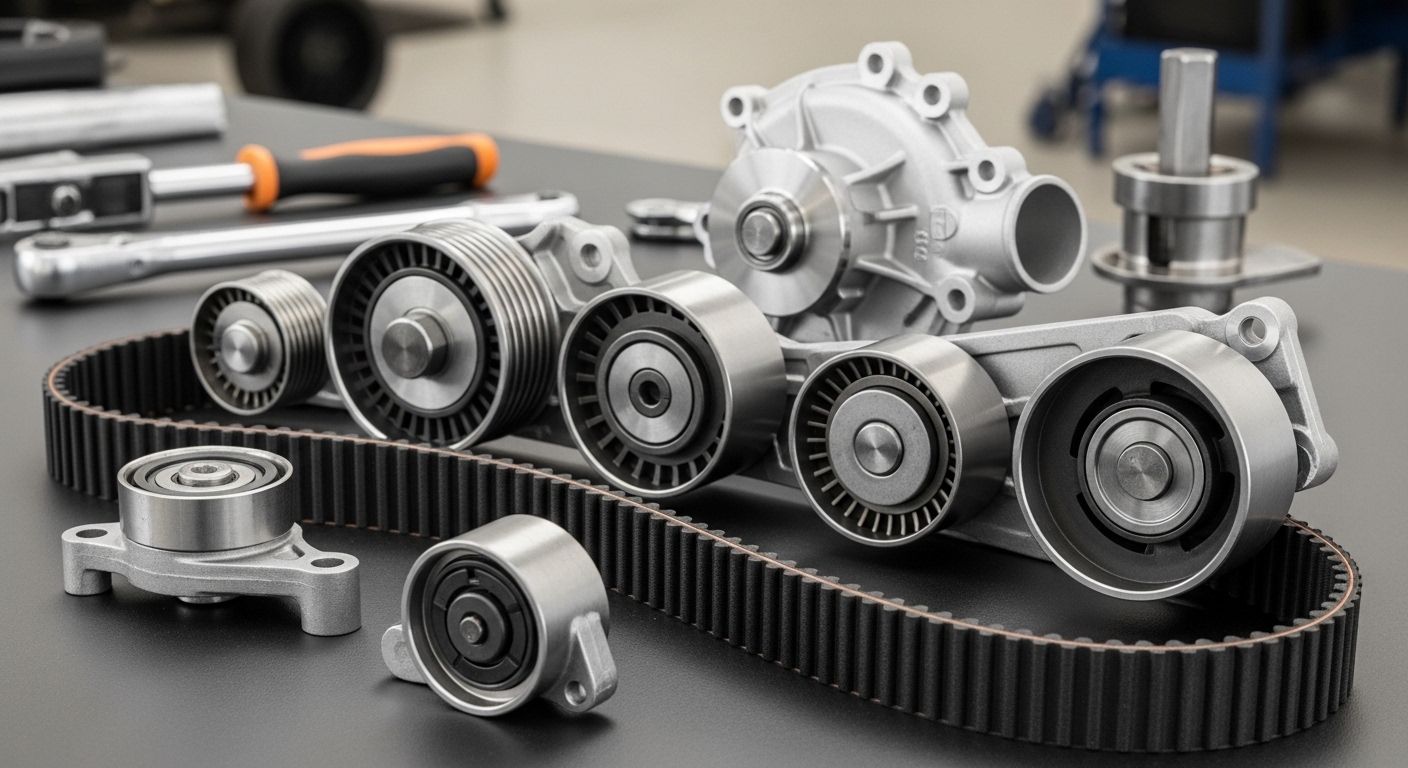

Procedura de service corectă Un mecanic profesionist nu va schimba niciodată „doar cureaua”. Un kit de distribuție complet include:

1. Cureaua de distribuție.
2. Toate rolele (întinzătoare și de ghidare).
3. Pompa de apă (dacă este antrenată de curea).
4. Simeringurile de etanșare (opțional, dar recomandat dacă există urme de ulei).

7. Tehnologii Avansate: Distribuția Variabilă și Sistemul Belt-in-Oil

Ingineria motoarelor a evoluat de la o sincronizare fixă la una adaptivă, capabilă să optimizeze performanța în timp real.

Distribuția Variabilă (VVT – Variable Valve Timing) Sistemele moderne (precum VTEC, Vanos sau VVT-i) permit modificarea momentului de deschidere și închidere a supapelor în funcție de turația motorului.

• Funcționare: Un actuator hidraulic, alimentat cu ulei de motor, decalează poziția axului cu came față de pinionul de antrenare.
• Beneficiu: La turații mici, motorul este mai economic și are emisii reduse; la turații mari, supapele stau deschise mai mult timp pentru a permite un flux maxim de aer, crescând puterea.
• Riscul tehnic: Aceste sisteme sunt extrem de sensibile la calitatea uleiului. Un ulei neschimbat la timp poate bloca electrovalvele fine care comandă distribuția variabilă.

Sistemul Belt-in-Oil (Cureaua în baie de ulei) O inovație controversată apărută la motoarele de generație nouă (ex: Ford EcoBoost, PSA PureTech). Cureaua de distribuție nu mai rulează „uscat”, ci este scufundată parțial în baia de ulei, la fel ca un lanț.

• Avantaj: Reduce frecarea și zgomotul, scăzând consumul de combustibil cu până la 1%.
• Vulnerabilitate extremă: Această curea necesită un ulei de motor cu o compoziție chimică specifică. Utilizarea unui ulei greșit sau nerespectarea intervalului de schimb duce la dezintegrarea curelei. Fragmentele de cauciuc desprinse înfundă sorbul pompei de ulei, provocând griparea întregului motor din lipsă de ungere.

8. Concluzie Tehnică și Recomandări

Sistemul de distribuție este singura componentă a mașinii unde „merge și așa” poate însemna casarea întregului vehicul. Înlocuirea kit-ului de distribuție nu trebuie privită ca o cheltuială, ci ca o asigurare de viață pentru motor.

Cele mai importante Reguli pentru fiabilitate:

1. Nu lucrați „la semn”: Distribuția se montează folosind cale de blocare metalice dedicate codului de motor respectiv. Marcarea cu vopsea este o metodă empirică ce poate duce la decalaje de 1-2 grade, suficiente pentru a crește consumul și a genera erori de funcționare.
2. Schimbați tot ansamblul: O curea nouă pe o rolă veche sau o pompă de apă uzată este o rețetă pentru dezastru. Kit-ul se înlocuiește complet.
3. Atenție la istoricul de service: Dacă ai cumpărat o mașină rulată și nu ai dovezi clare (factură/bon) privind schimbul distribuției, efectuează operațiunea imediat. Vizual, o curea poate arăta bine, dar cordul intern de fibră de sticlă poate fi deja compromis.
