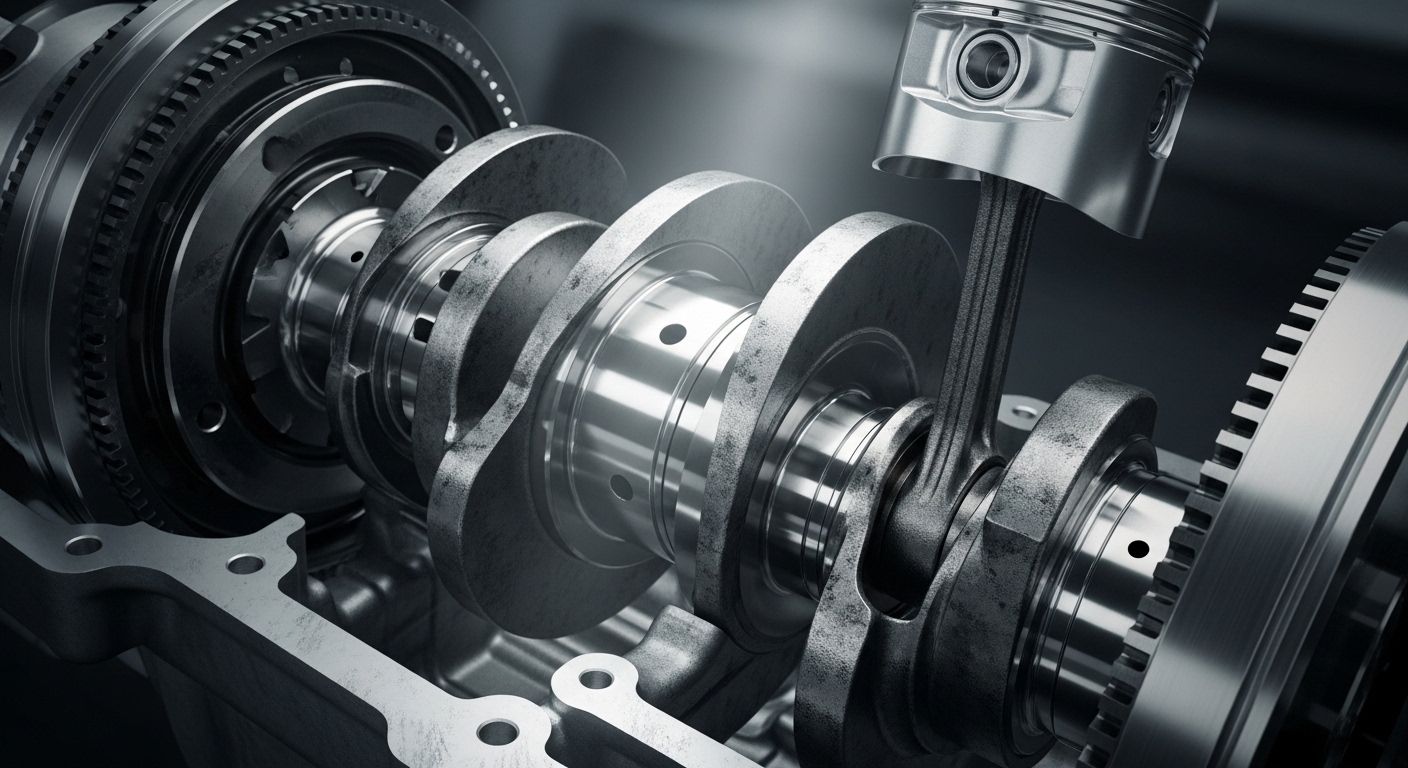

Arborele Cotit: Funcționare, Construcție și Diagnostic

Arborele cotit, cunoscut popular și sub numele de vilebrochen, reprezintă componenta centrală a mecanismului motor. Rolul său este fundamental: transformă mișcarea liniară (dus-întors) a pistoanelor în mișcare de rotație, care poate fi ulterior transmisă către ambreiaj și cutia de viteze. Acesta este supus unor forțe de torsiune și încovoiere extreme, fiind proiectat să reziste la milioane de cicluri de funcționare. Orice defect la nivelul arborelui cotit sau al sistemului său de ungere duce, în cele mai multe cazuri, la o daună totală a motorului.

Rolul Funcțional și Cinematica Arborelui Cotit

Funcționarea arborelui cotit se bazează pe principiul manivelei. Forța rezultată din explozia amestecului carburant împinge pistonul în jos, iar această forță este transmisă prin intermediul bielei către fusul maneton al arborelui.

Conversia mișcării și transmiterea puterii

Arborele cotit colectează energia de la fiecare cilindru în parte și o însumează într-un flux de rotație continuu. La un capăt al acestuia se află montată volanta, care uniformizează mișcarea și face legătura cu sistemul de transmisie. La celălalt capăt, arborele antrenează mecanismul de distribuție și accesoriile (alternatorul, compresorul de aer condiționat) prin intermediul fuliei principale.

Echilibrarea maselor și forțele de inerție

Deoarece pistoanele și bielele au o masă considerabilă și se deplasează cu viteze foarte mari, ele generează forțe de inerție uriașe. Pentru a preveni vibrațiile care ar putea distruge blocul motor, arborele cotit este dotat cu contragreutăți. Acestea sunt turnate sau forjate direct pe brațele arborelui, opus fusurilor manetoane, pentru a echilibra dinamic ansamblul în timpul rotației.

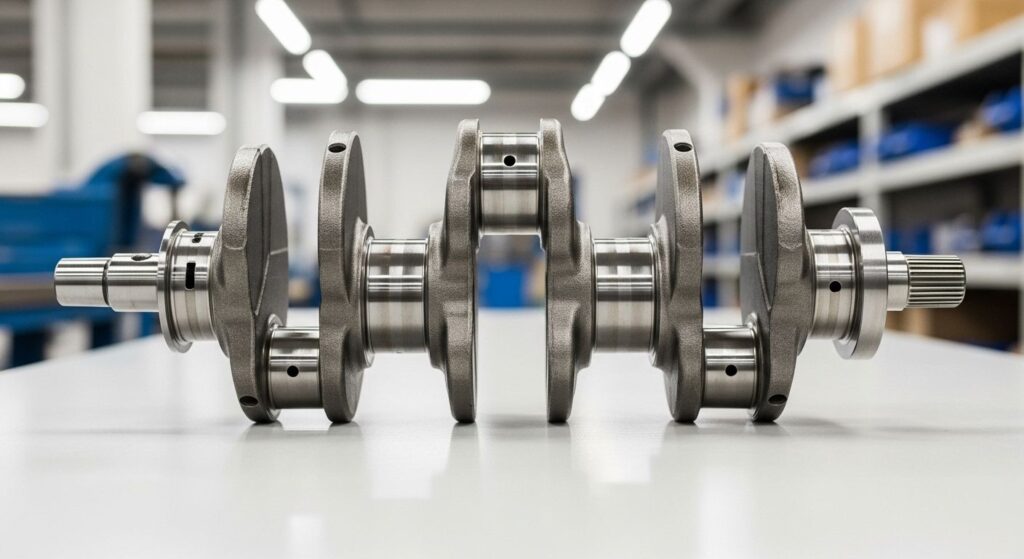

Anatomia și Terminologia Tehnică

Pentru a înțelege cum funcționează și cum se defectează un arbore cotit, trebuie să definim clar elementele sale structurale:

• Fusurile palier: Sunt zonele cilindrice prin care arborele se sprijină în blocul motor. Acestea sunt aliniate perfect pe o axă centrală și reprezintă punctele de pivotare. Numărul de fusuri palier depinde de arhitectura motorului (de obicei, la un motor cu 4 cilindri avem 5 fusuri palier).
• Fusurile maneton: Sunt zonele pe care se montează capul mare al bielei. Acestea sunt decalate față de axa centrală a arborelui. Distanța dintre centrul fusului palier și centrul fusului maneton determină „cursa” pistonului și, implicit, cilindreea motorului.
• Brațele manetoane: Sunt elementele care fac legătura între fusurile palier și cele manetoane, având rolul de pârghie.
• Canalele de ungere: Arborele cotit este perforat pe interior. Prin aceste galerii interne, uleiul de motor este trimis sub presiune de la fusurile palier către fusurile manetoane. Fără aceste canale, lubrifierea cuzineților de bielă nu ar fi posibilă, ceea ce ar duce la gripare instantanee.

Materiale și Procese de Fabricație

Alegerea materialului pentru un arbore cotit depinde de gradul de solicitare la care va fi supus motorul (cuplu, turație, presiune de supraalimentare).

• Fonta nodulară (turnată): Este utilizată pe scară largă la motoarele de serie de putere medie. Este mai ieftină de produs și are bune proprietăți de amortizare a vibrațiilor.
• Oțelul forjat: Este standardul pentru motoarele diesel (care au compresie mare) sau pentru motoarele de performanță. Forjarea aliniază structura granulară a metalului, oferind o rezistență mult mai mare la oboseală și la șocuri mecanice.
• Tratamente de durificare: După prelucrarea mecanică, suprafețele fusurilor (zonele de contact) sunt supuse unor procese precum călirea prin inducție sau nitrurarea. Acestea creează un strat exterior extrem de dur, rezistent la uzură, în timp ce nucleul arborelui rămâne suficient de elastic pentru a nu deveni casant.

Sistemul de Lagăre: Cuzineții și Pelicula de Ulei

Arborele cotit nu se rotește direct pe metalul blocului motor, ci este suspendat pe un sistem de lagăre de alunecare numite cuzineți. Această interfață este critică pentru reducerea frecării și disiparea căldurii.

Frecarea hidrodinamică și pelicula de ulei

Secretul supraviețuirii arborelui cotit la turații de peste 5.000 de rotații pe minut este frecarea hidrodinamică. În timpul funcționării, pompa de ulei trimite lubrifiant sub presiune prin canalele interne ale arborelui.

Acest ulei creează o peliculă microscopică (de ordinul micronilor) între fusul arborelui și suprafața cuzinetului. Practic, arborele „plutește” pe un strat de ulei, contactul metal-pe-metal fiind inexistent în regim normal de funcționare.

Compoziția și rolul cuzineților

Cuzineții sunt piese de uzură controlată, fabricați din mai multe straturi de materiale diferite:

• Suportul de oțel: Oferă rigiditate structurală și menține forma cuzinetului în locașul său.
• Stratul intermediar (Bronz sau Aluminiu): Asigură rezistența la sarcinile de compresiune transmise de pistoane.
• Stratul de rulare (Antifricțiune): Un amestec moale de staniu, plumb sau polimeri. Acest strat are proprietatea de „incluziune” – dacă în ulei pătrund particule fine de praf sau metal, stratul moale le absoarbe în structura sa pentru a preveni zgârierea fusului de oțel al arborelui cotit.

Jocul radial și axial

Pentru ca pelicula de ulei să se formeze corect, între fus și cuzinet trebuie să existe un spațiu liber extrem de precis, numit joc radial. Dacă acest joc este prea mic, uleiul nu poate pătrunde și apare supraîncălzirea.

Dacă jocul este prea mare (din cauza uzurii), presiunea uleiului scade drastic, iar pelicula se rupe sub sarcină. De asemenea, arborele are nevoie de un joc axial (față-spate) controlat de cuzineții de presiune axială, care împiedică deplasarea arborelui atunci când este apăsată pedala de ambreiaj.

Echilibrarea și Amortizarea Vibrațiilor

Un arbore cotit care nu este perfect echilibrat poate distruge un motor în câteva minute prin vibrații armonice care fisurează blocul motor sau rup cuzineții.

Echilibrarea statică și dinamică

Fiecare arbore cotit este echilibrat din fabrică prin îndepărtarea unor mici cantități de metal din contragreutăți (prin găurire) sau prin adăugarea de greutate. Echilibrarea statică asigură că arborele nu tinde să se rotească singur sub greutatea manetoanelor, în timp ce echilibrarea dinamică elimină forțele centrifuge care apar la turații înalte.

Amortizorul de vibrații (Damperul)

Arborele cotit este supus unor forțe de torsiune (răsucire) la fiecare explozie din cilindru. Aceste micro-răsuciri pot intra în rezonanță, provocând ruperea arborelui. Pentru a preveni acest lucru, la capătul opus volantei se montează o fulie specială numită „damper”. Aceasta conține un inel de cauciuc sau o cameră cu fluid vâscos care absoarbe aceste vibrații de torsiune înainte ca ele să se propage în arbore.

Patologia Defecțiunilor: Uzuri și Ruperi

Defecțiunile arborelui cotit sunt aproape întotdeauna rezultatul unei probleme externe (lipsă de ungere) sau al unei erori de exploatare.

• Griparea (Cuzineți întorși): Când presiunea de ulei scade (pompă defectă, nivel scăzut de ulei), pelicula dispare. Contactul metal-pe-metal generează o căldură atât de mare încât cuzinetul se poate topi și se poate „suda” de arbore, fiind smuls din locașul său și rotindu-se odată cu arborele. Aceasta este o daună majoră.
• Ovalizarea fusurilor: Uzura normală pe parcursul a sute de mii de kilometri nu este uniformă. Deoarece forța pistonului apasă mai mult pe o anumită zonă a fusului maneton, acesta tinde să devină oval. Odată ovalizat, fusul nu mai permite menținerea unei pelicule constante de ulei, accelerând uzura.
• Albăstrirea fusurilor: Este semnul clar al unei supraîncălziri masive. Metalul își schimbă proprietățile structurale din cauza temperaturii, devenind casant sau prea moale.
• Ruperea arborelui: Apare rar, fiind cauzată de defecte de turnare (incluziuni de gaz în metal) sau de vibrații de torsiune neamortizate (fulie damper defectă).

Rectificarea și Recondiționarea: Cotele de Reparație

Atunci când un arbore cotit prezintă uzură (ovalizare) sau zgârieturi ușoare pe fusuri, acesta nu trebuie întotdeauna înlocuit. Ingineria auto permite aducerea piesei la parametrii de fabrică prin procesul de rectificare.

Cotele de reparație (Oversize)

Producătorii de motoare prevăd așa-numitele „cote de reparație”. Dacă un fus palier are, de exemplu, diametrul standard de 50 de milimetri, acesta poate fi șlefuit pe o mașină de rectificat de precizie până la o cotă inferioară (de exemplu, 49,75 milimetri).

• Pentru a compensa materialul îndepărtat, se vor folosi cuzineți de reparație mai groși, astfel încât jocul de ulei să rămână cel prescris de proiectant.
• De regulă, există trei sau patru cote de reparație (trepte de 0,25 milimetri). Dacă uzura este mai adâncă de ultima cotă, arboreul este considerat deșeu metalic, deoarece stratul durificat la suprafață a fost complet îndepărtat.

Verificarea bătăii radiale și a fisurilor

Înainte de rectificare, se efectuează două teste critice:

1. Măsurarea bătăii (Abaterea de la coaxialitate): Arborele este așezat pe două suporturi în formă de V, iar cu un ceas comparator se verifică dacă axa centrală este dreaptă. Un arbore „strâmb” va distruge rapid cuzineții centrali.
2. Defectoscopia (Controlul cu particule magnetice): Se caută fisuri microscopice de oboseală care nu se văd cu ochiul liber, dar care sub sarcină pot duce la ruperea bruscă a piesei.

Recomandări de Mentenanță

Arborele cotit este proiectat să fie cea mai longevivă piesă din motor, însă durabilitatea sa este direct legată de calitatea ungerii. Practic, arborele „nu moare de bătrânețe”, ci din cauza defectării sistemelor auxiliare.

Reguli esențiale pentru protejarea arborelui:

• Presiunea de ulei este sacră: Orice martor de ulei aprins în bord (chiar și intermitent) impune oprirea imediată a motorului. Câteva secunde de funcționare fără presiune pot distruge stratul antifricțiune al cuzineților.
• Atenție la Fulia Damper: O fulie de accesorii îmbătrânită nu mai absoarbe vibrațiile de torsiune, transmițând șocuri mecanice direct în structura cristalină a arborelui.
• Calitatea uleiului și a filtrului: Particulele abrazive care trec de un filtru de proastă calitate se vor „împlânta” în materialul moale al cuzinetului, transformându-l într-o suprafață abrazivă care va șlefui (distruge) fusul arborelui.
